如何模拟不同网段的之间的 ip 连接的路由配置

今天来探讨一下：如何模拟不同网段的之间的 ip 连接的路由配置
让我们开门见山：

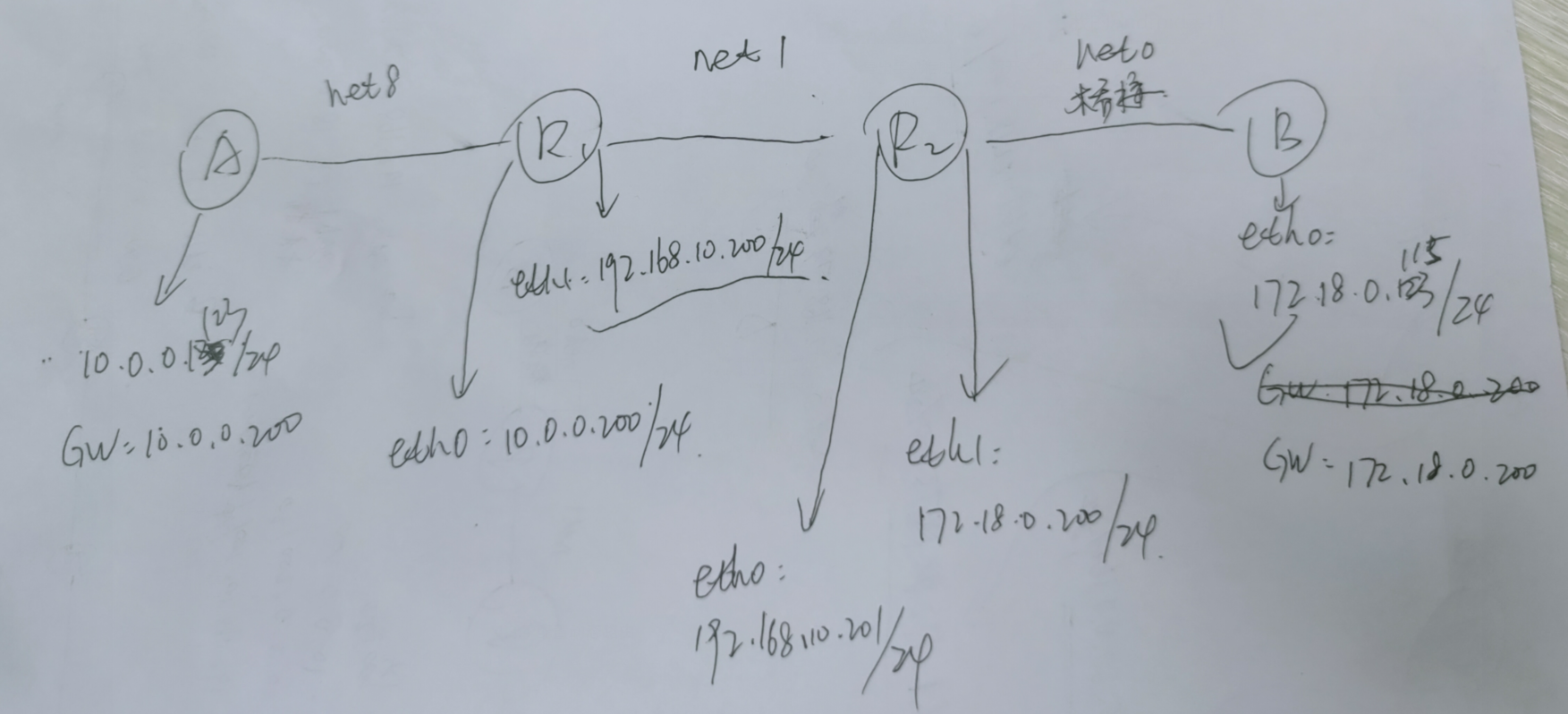

首先做个规划，如图所示

文本格式看起来可能不够清楚，我们用图来表示
（需要声明的是，下图是我国著名画家的作品，非常洒脱，极具后现代风格）

上图描述的是设置四台主机：其中将两台设置成主机AB，将两台设置成路由器R1.R2，然后让AB两台主机的网络进行ip连接
第一设置主机A
A: 10.0.0.123/24 Gw: 10.0.0.200
第一步：设置主机名：
执行 hostnamectl set-hostname clientA.magedu.org
设置完成后重启，结果如图所示：

按照规划A作为主机，就是net8网络不需要更改，只需要更改地址
cd /etc/sysconfig/network-scripts/

执行vi ifcfg-eth0进入修改模式

修改后结果如下图：（需要注意的是，由于A当做主机使用，所以一定要设置网络层以上实现网络互连的网关）

需要注意的是
到这一步 centos6和7的系统执行 service network restart 进行重启
而我在这里使用的是4个centos8的系统，执行：nmcli connection reload

启动网卡 执行命令：nmcli connection up eth0 显示成功

至此主机A的地址；设置完成。

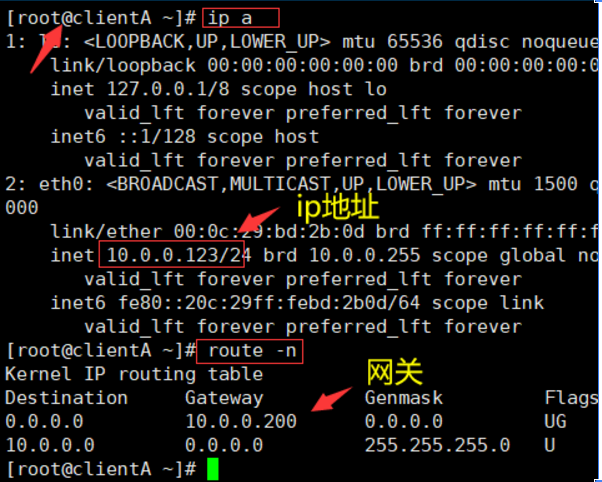

重启后可以看到主机名变成clientA ip地址和网关都设置好了

第二步，将第二台主机设置成R1
R1两边分别是net8和net1网络 根据我们开头的规划，R1的两个接口ip分别如下
eth0: 10.0.0.200/24 net8
eth1: 192.168.10.200/24 net1

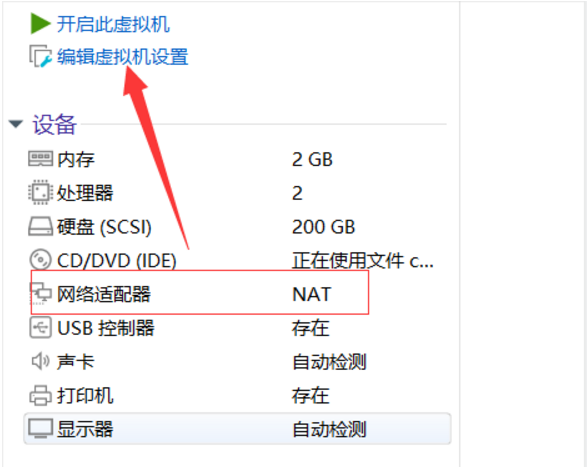

查看设置这里，虚拟机目前已经有一块net8的网卡了。需要再加一块net0的网卡

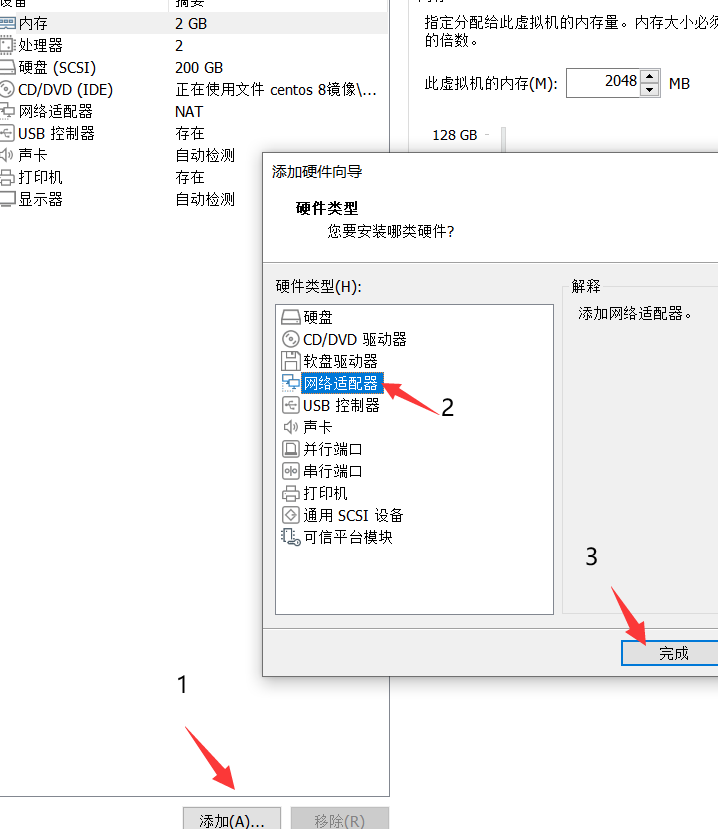

添加步骤1：

添加步骤:2：

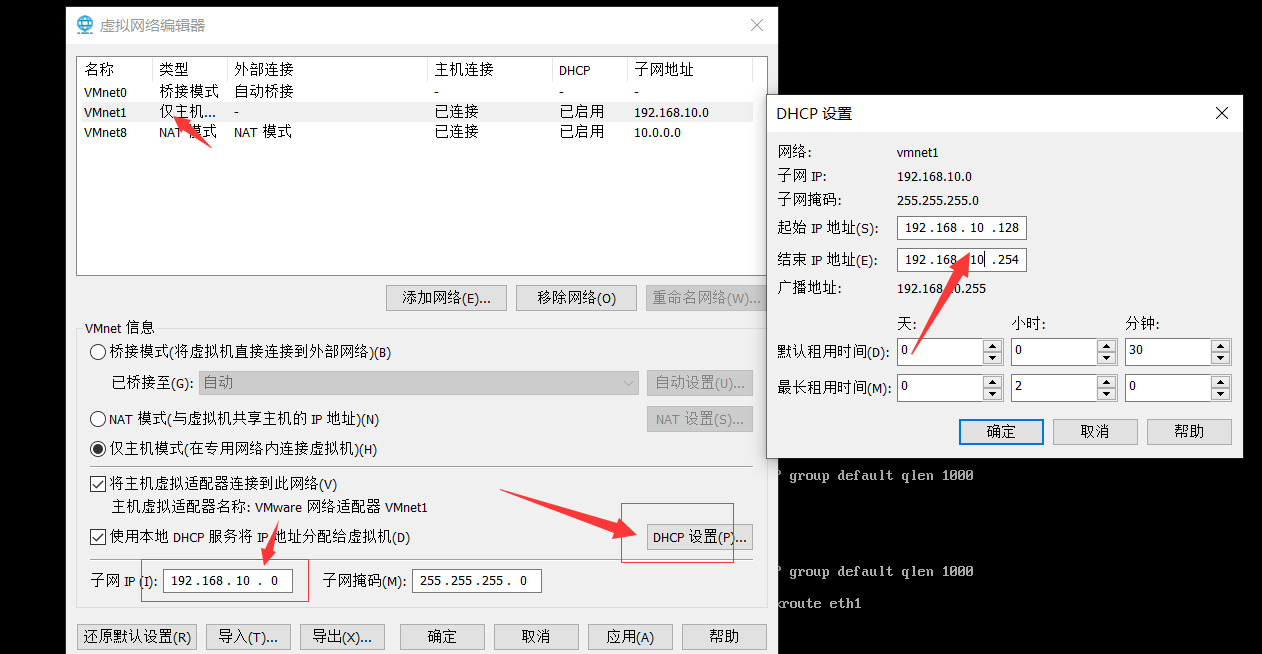

添加步骤3：按规划，这块net0 要选择仅主机（net1）模式

更改好以后启动虚拟机，目前ip还是原来的ip 登录Xshell后首先更改主机名：
hostnamectl set-hostname r1.magedu.org
重启后查看主机已经改成 r1

接着来更改网卡，目前r1有两块网卡
但是查看ip a 只能看到一块
切换cd /etc/sysconfig/network-scripts/ 后 用ls查看只有eth0
按计划，首先更改eth0
（需要注意的是，R1作为路由器是不需要网关以及DNS的，只需要更改IP为10.0.0.200）

执行cp ifcfg-eth0 ifcfg-eth1 后再次用ls 可以看到 eth0和 eth1
执行vi ifcfg-eth1，保留以下选项

然后执行nmcli connection reload
查看网卡状态是否正常nmcli connection

再执行nmcli connection up eth0启动网卡

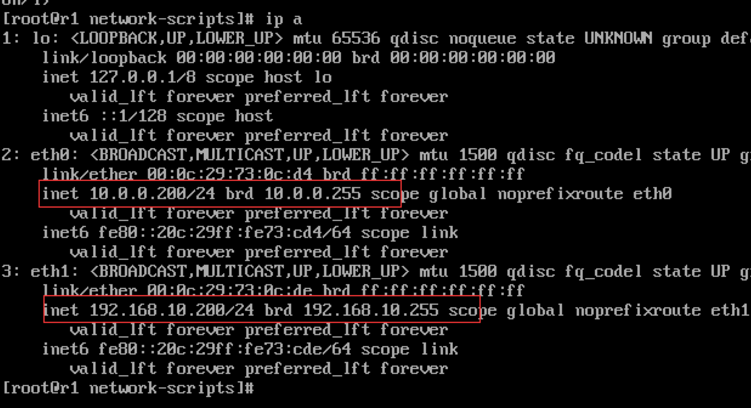

查看ip a

至此R1设置完成
更改R1可能会遇到的问题
由于eth0和eth1都在同一个网段，所以要确保虚拟机上的忘掉都是在10网段上，否则会出现修改后无法应用的问题

第三步：设置R2
eth0: 192.168.10.201/24
eth1: 172.18.0.299/24
两块网卡，一块是net1 一块是net0

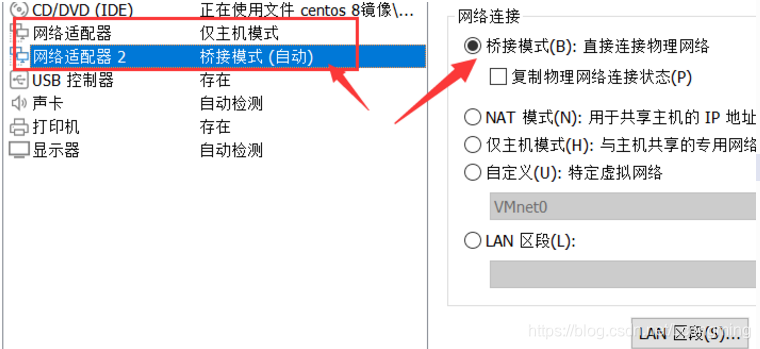

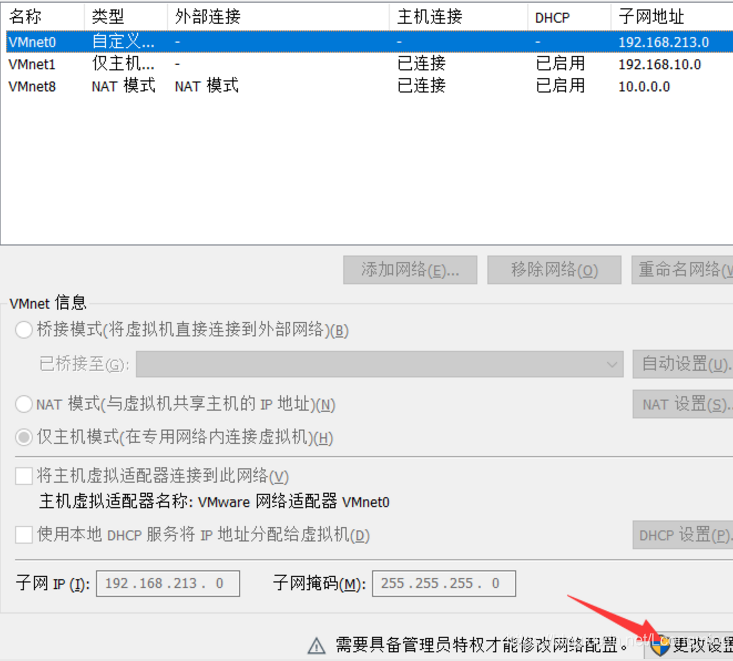

第一步：添加一块网卡设置为桥接模式，而原来的网卡设置为仅主机模式

第二步，更改主机名 hostnamectl set-hostname r2.magedu.org

第三步：更改网卡配置

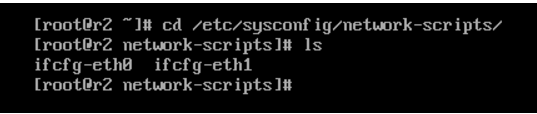

切换cd /etc/sysconfig/network-scripts/后 如果只有eth0
可以直接拷贝， cp ifcfg-eth0 ifcfg-eth1

首先更改eth0 ： 192.168.10.201/24

然后更改eth1: 172.18.0.200

检查eht0和1网卡设置成功

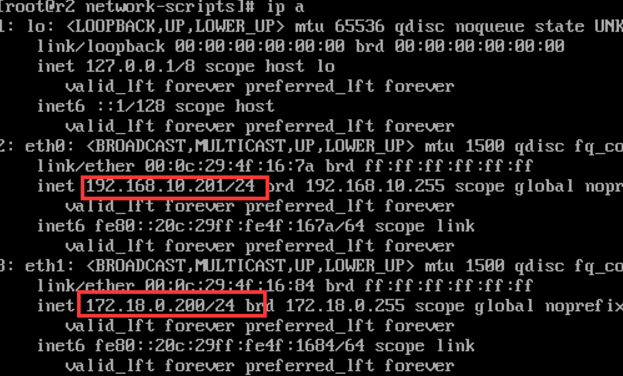

查看ip a 设置完成

第四步：设置主机B
eth0: 172.18.0.123/24
GW: 172.18.0.200
第一步，设置主机：hostnamectl set-hostname clientB.magedu.org

第二步：直接更改配置文件
切换进 cd /etc/sysconfig/network-scripts/

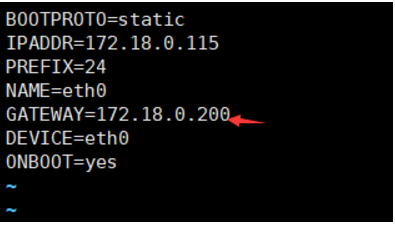

进入编辑模式vim ifcfg-eth0 （特别要注意，B是作为主机的，所以一定要有网关）

检查是否配置成功

然后重启：

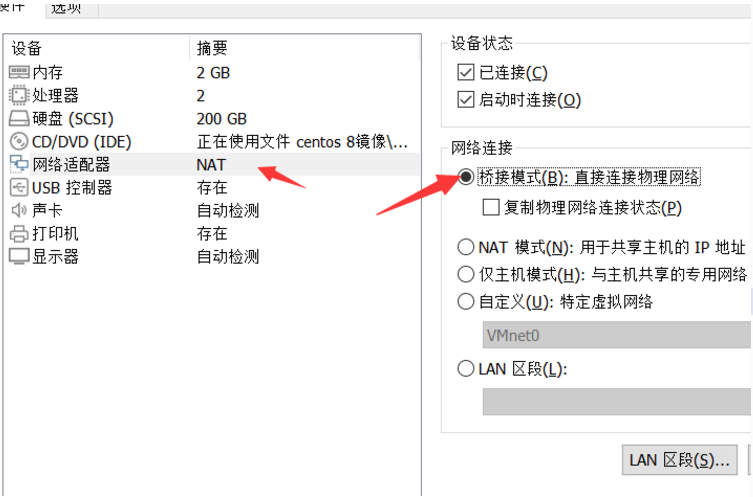

更改连接模式是桥接

在这一步，如果会出现Xshell无法登录root 原因很有可能由于主机B是设置桥接模式，需要连接网络，但是桥接模式没有设置

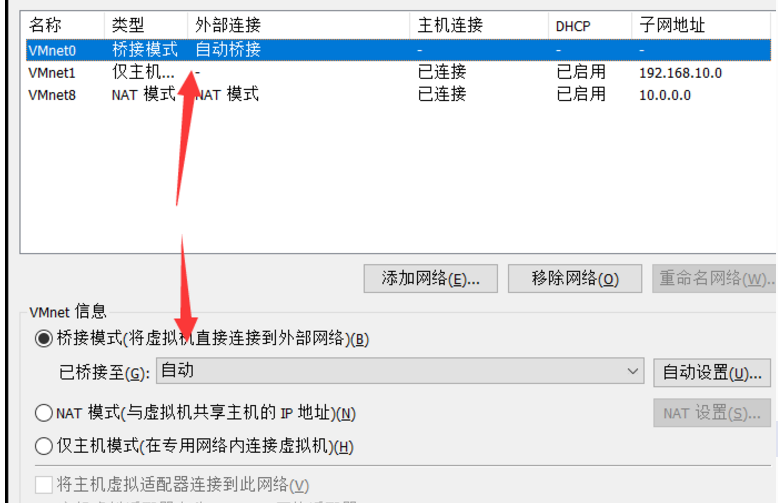

所以在下图这个界面：这里的桥接模式需要选择为自动：

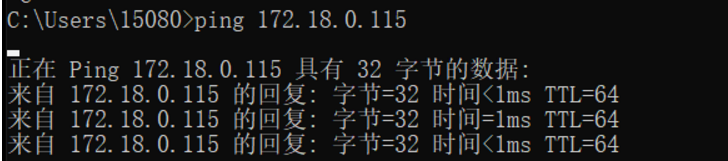

选择桥接模式为自动后 ping一下ip是否能通，也可以arp -a查看一下ip是否和其他主机冲突
如图我在操作的时候 115这个ip是没人用的
建议大家在操作之前直接在win界面 win+r 运行arp -a查看自己设置的IP有没有人在用

B机器配置完成

至此 两台主机和两台路由配置完成

配置路由

两台主机和两台路由器设置完以后，开始配置路由

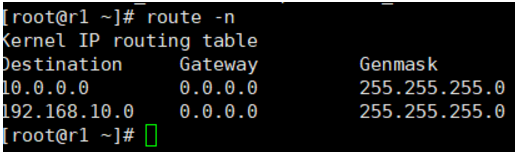

我们可以看到路由R1连接了net8和net1两个网段 直连路由自动生成，不需要手动添加

对于R1来说，不直连的是net0 需要添加net0的路由，在R1上添加路由表，可以用route命令

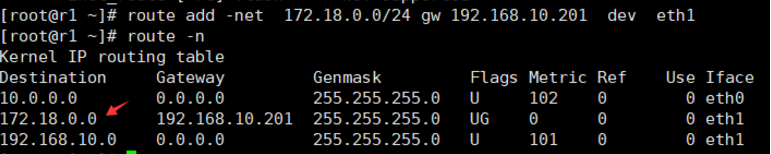

执行 route add -net 172.18.0.0/24 gw 192.168.10.201 dev eth1
其中172.18.0.0是net0的网段： 执行后查看如图，已添加：

设置第二个路由R2：需要添加net8的路由

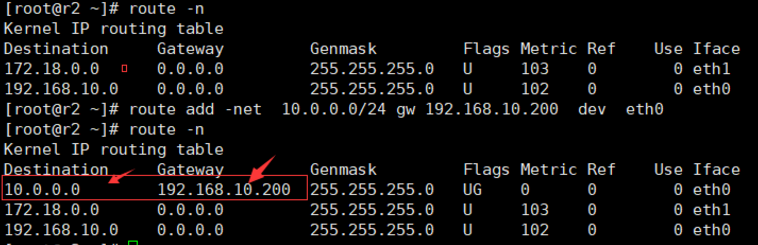

执行：route add -net 10.0.0.0/24 gw 192.168.10.200 dev eth0
需要说明的是和R2相连的是net1和net0网络，唯一没有相连的是net8，而net8所在的网络，就是A机器所在的网络 而A的网络是：10.0.0.0/24 所以添加A的网络
对于R2来说 从左边的接口发出才能到达A机器，R2左边接口是eth0.
关于网关：下一个路由器临近R2的接口，就是网关
而临近R2的接口是eth1 也就是192.168.10.200
执行命令后查看，到达机器A也就是10网段的路由就有了。

配置完成后，开始检查相邻的两台机器是否可以相连
运行ping ip

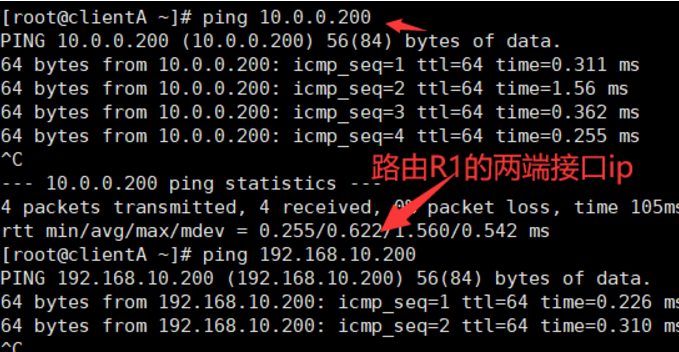

在机器A检查 R1两边接口 确认身份可以连通：

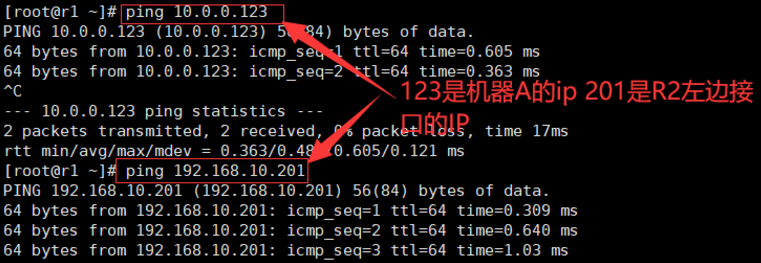

在路由R1 检查和机器A 以及路由R2左边接口是否连通，如图:

在路由R2检查临近的两个接口（路由R1右边接口和B的接口）

目前相邻两个设备可以ping通。
在这一步，若是在机器A直接ping机器B，是ping不通的

机器A和路由R1是相同的，我们可以获取一个数据包查看，数据是否传送
数据从R1的左边接口eth0接收，从右边的eth1发出
执行tcpdump -i eth0 -nn icmp
可以看到有数据从10.0.0.123发出到172.18.0.115

再tcpdump -i eth1 -nn icmp查看，发现数据并没有发出去
由此可以得知，我们缺少了一个路由转发ip_forward的功能
原因是，真的路由器具有此功能，而我们实验中是将主机设置成了路由器，linux主机有个功能，不是给自己的数据，会抛弃该数据，所以数据到R1后没有传出去
开启路由转发功能步骤
第一步，执行sysctl -a |grep ip_forward

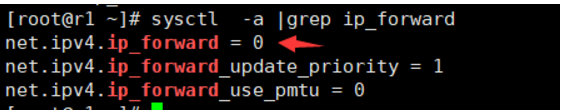

图片显示，目前值为0, 0表示不转发：

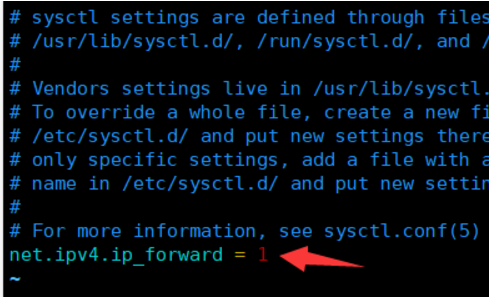

第二步：执行 vim /etc/sysctl.conf，在文本下方输入net.ipv4.ip_forward = 1

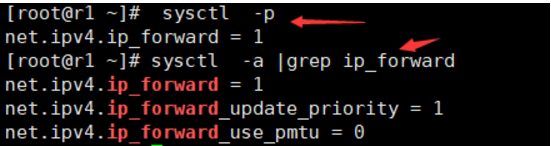

第三步：执行命令 sysctl -p 使其生效 再次查看 已经设为 1

而同样的操作，在路由R2上也需要操作

操作后发现，
机器A可以ping通机器B了

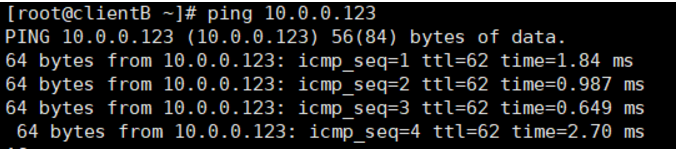

而机器B也可以ping通机器A了

至此操作设置全部完成。
