哈喽，大家好我是技术UP主小傅哥。
大部分前端程序员是不会写后端代码的，但大部分后端程序员都能写点前端代码。不过虽然能写，但也是照葫芦画瓢，修修改改的二把手刀选手。? 小傅哥就是这样的二把刀前端，每次写前端都感觉像是屎上雕花，一点点扣哧 DIV、CSS 调整样式和数据。
但自从有了 OpenAI 以后，我一直惦记着，能不在 Draw.io 这样的工具出设计图后，让 OpenAI 识别自动转换为 HTML 代码。之后把这样的东西做成一整套工具来使用，大大的方便二把刀前端们快速完成从UI到HTML的初稿。
为此小傅哥基于开源项目，使用 React + TLDraw + OpenAI（多模态 gpt-4-vision） 做了一款这样的工具案例；
对于研发工程师来说，只是使用其实没多大意义，重要的是知道这东西是怎么实现的。那么接下来小傅哥就来详细给大家介绍下具体的设计实现过程。
文末提供了该案例的课程地址（含源码）和项目的体验地址。体验地址：https://openai.itedus.cn/#/draw
一、场景说明
本节小傅哥会带着大家先以最简单的方式完成 OpenAI 多模态接口与 TLDraw 的对接，再讲解项目中如何使用策略模式拆解不同类型的 OpenAI 服务接口（文生文、文生图、多模态）。

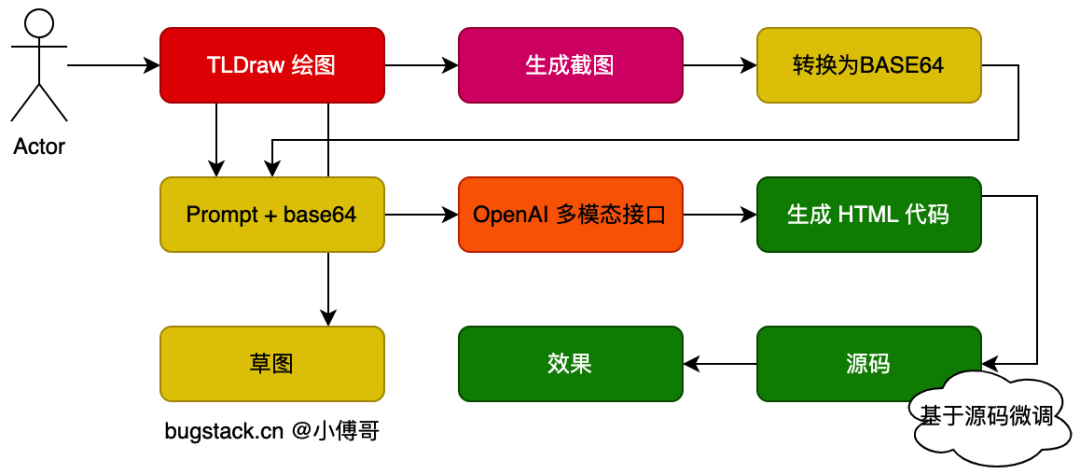

- 首先，我们知道 OpenAI 的多模态模型，是需要像接口中传一个 BASE64 图片信息，并给予对应的描述性 Prompt 脚本。这样 OpenAI 就会知道我们要基于对这个图片做什么。
- 那么，我们就需要一款在线画图的工具，比如 TLDraw 或者 Draw.io 把这样的绘图能力引入到 React 工程中。通过绘图后生成截图，再把图片转换为 BASE64 就可以使用。
- 最后，把 OpenAI 传递回来的接口数据，用 React 进行展示和效果渲染。也就是操作完成后，你可以看到 HTML 对应的展示效果。
二、功能实现
1. 多模态接口
curl -X POST "https://api.openai.com/v1/chat/completions" \
-H "Content-Type: application/json" \
-H "Authorization: Bearer sk-kgUPx1vKDywFbsun7c05Ed5eA4C24d4aA7B06aE9F76e6eFe" \
-d '{
"model": "gpt-4-vision-preview",
"max_tokens": 4096,
"messages": [
{
"role": "system",
"content": "Your-System-Prompt-Here"
},
{
"role": "user",
"content": [
{
"type": "image_url",
"image_url": {
"url": "https://upload.wikimedia.org/wikipedia/commons/thumb/d/dd/Gfp-wisconsin-madison-the-nature-boardwalk.jpg/2560px-Gfp-wisconsin-madison-the-nature-boardwalk.jpg"
}
},
{
"text": "Turn this into a single html file using tailwind.",
"type": "text"
}
]
}
]
}'
- 首先，我们做一个东西的时候，要先知道最根本调用是如何处理的。
- 之后，多模态接口与以往的 gpt-3.5、gpt-4.0 都是用的同一个接口，
v1/chat/completions只是用了gpt-4-vision-preview模型。同时 content 既可以是单独的描述字符串，也可以是对象类型含有type、text、image_url的方式进行使用。
二、前端实现
本案例基于 React 构建的前端页面，如果你还是个前端小白可以学习此份教程；https://zh-hans.react.dev/learn —— 全中文官网资料非常适合入门。
1. 工程介绍

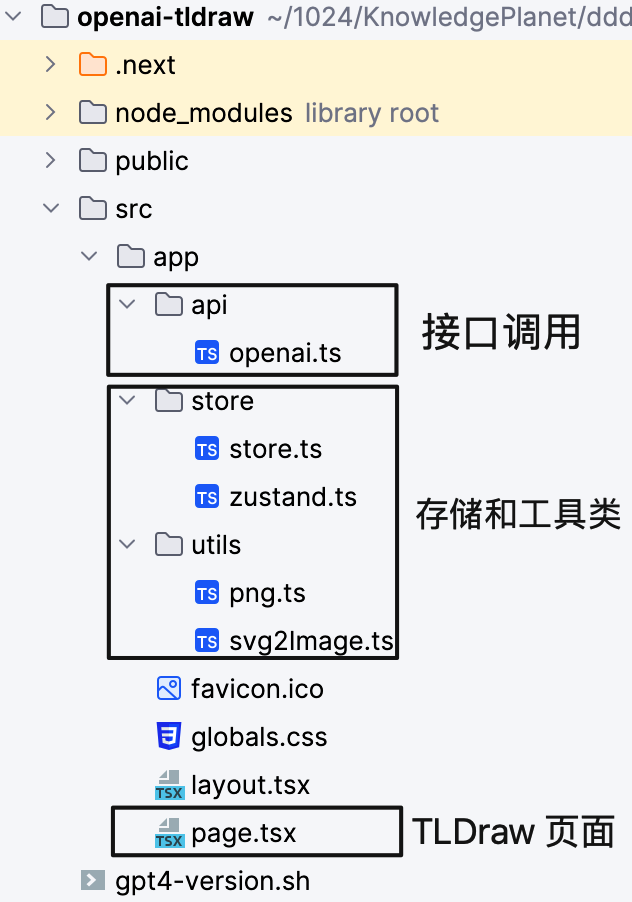

工程主要分为三块，OpenAI 接口、存储和工具类、TLDraw UI绘制页面 + 调用 OpenAI 接口的实现。
2. tldraw 组件
在开发前端代码的时候，需要按照 npm install @tldraw/tldraw@2.0.0-alpha.17 组件。
// 引入组件
const Tldraw = dynamic(async () => (await import('@tldraw/tldraw')).Tldraw, {
ssr: false,
})
// 使用组件
<Tldraw persistenceKey="tldraw"/>
- 引入组件后就可以在 page.tsx 中使用这个组件了，目前你启动 react 会看到整个运行出来的 UI 设计页面。
3. 生成图片
// tldraw 可以把当前页面转换为 svg 图片
const svg = await editor.getSvg(Array.from(editor.currentPageShapeIds))
// 基于工具把 svg 图片转换为 png图片
const png = await svg2image(svg, {
type: 'png',
quality: 1,
scale: 1,
})
// 再把png图片在前端直接转换为 base64
const dataUrl = (await blobToBase64(png!)) as string
4. 调用接口
try {
let json = await getResponseFromAPI(dataUrl, prompt)
} catch (error: any) {
console.log(error)
alert(`Error from open ai: ${JSON.stringify(error.message)}`)
return
}
- 之后就可以同步调用接口数据等待返回结果，回显到页面即可。
三、使用体验
1. 初始动作
echo "BASE_API_URL=url-your-proxy like https://xxxxx.proxy.com/v1/chat/completions \r\nOPENAI_API_KEY=sk-your-key" > .env.local
rm -rf node_modules
npm install
npm run dev
- 推荐使用 WebStorm 打开 openai-tldraw 工程，它会自动的提示你执行
npm install构建项目。 - 当你进入 openai-tldraw 工程中，需要先执行 echo 教程，创建出
.env.local文件。这个配置里写入你 BASE_API_URL 和 OPENAI_API_KEY - 最后在工程中 package.json 点击 dev 左侧的绿色按钮或者执行

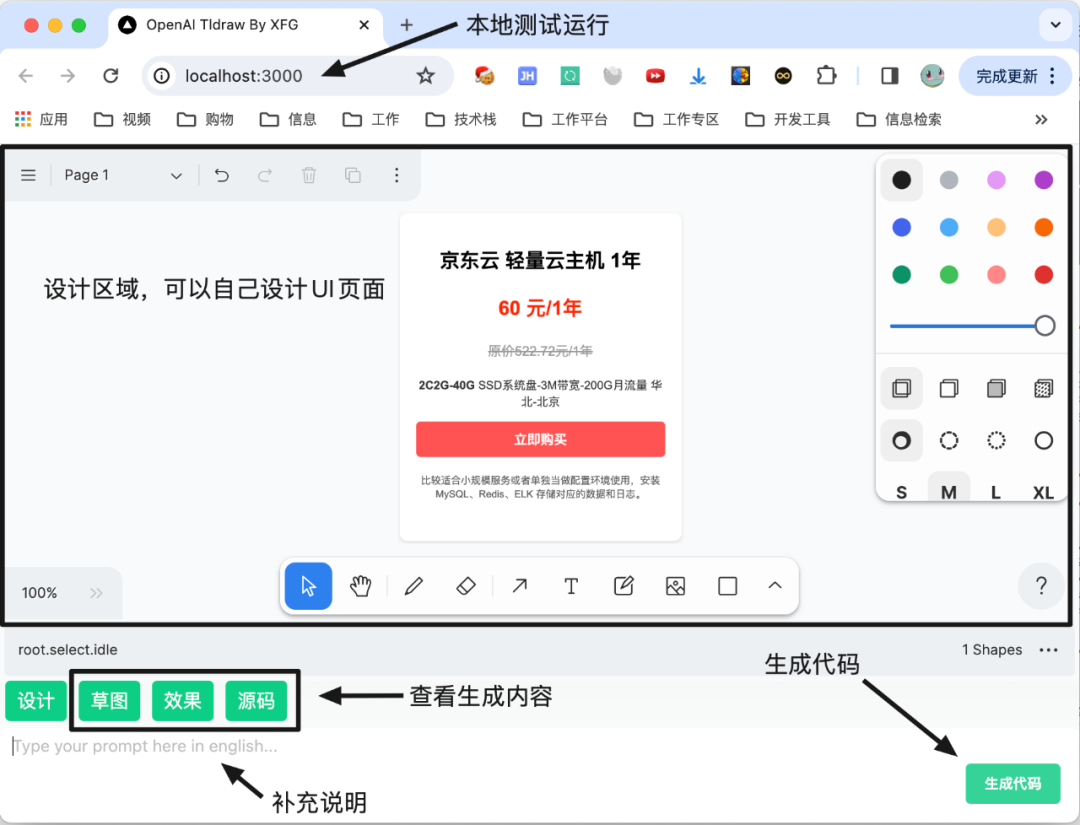

npm run dev都会启动工程。 - 启动后访问地址：http://localhost:3000/

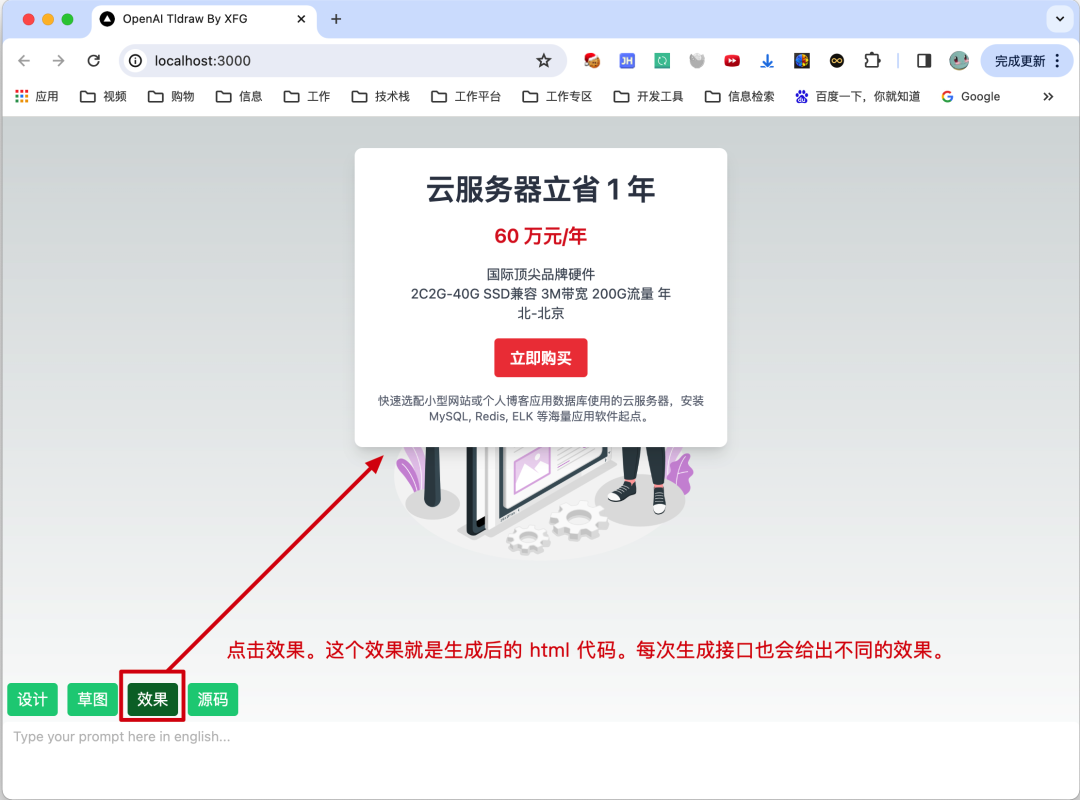

2. 生成效果

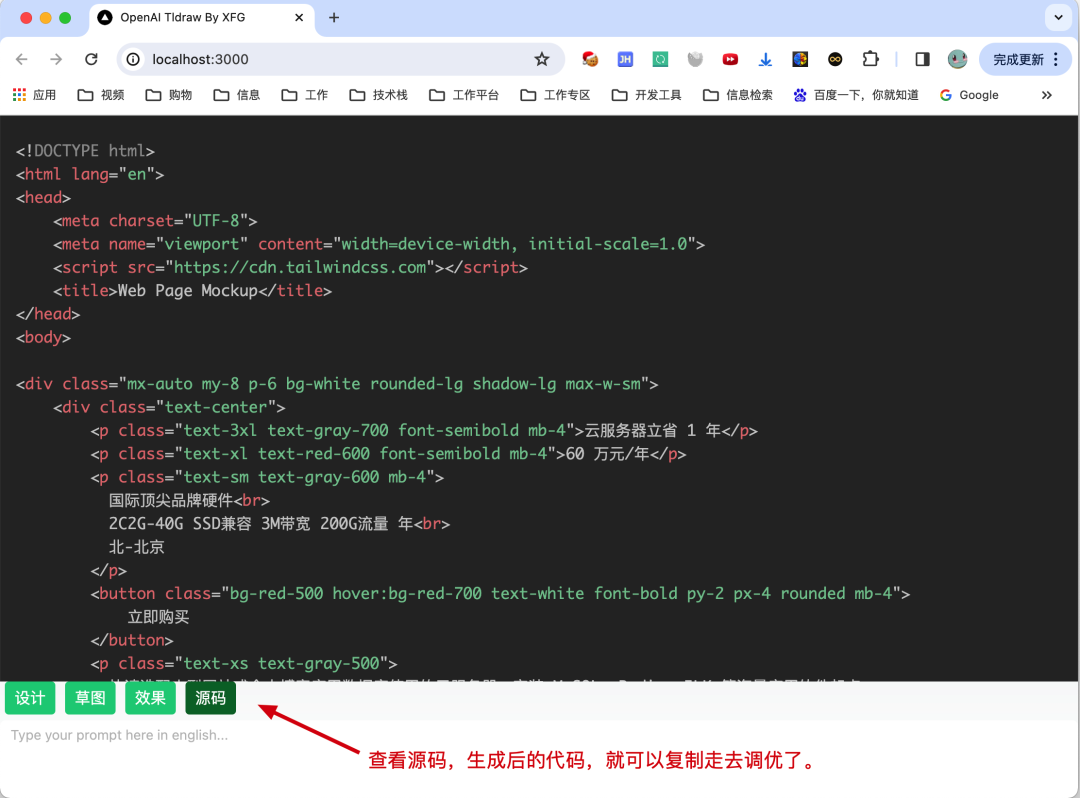

3. 生成代码
五、项目运用
以上还是简单的案例，当我们把这样的接口功能放到项目中开发，就需要考虑到接口的策略调用来让结构更加易于维护。
1. 流程设计

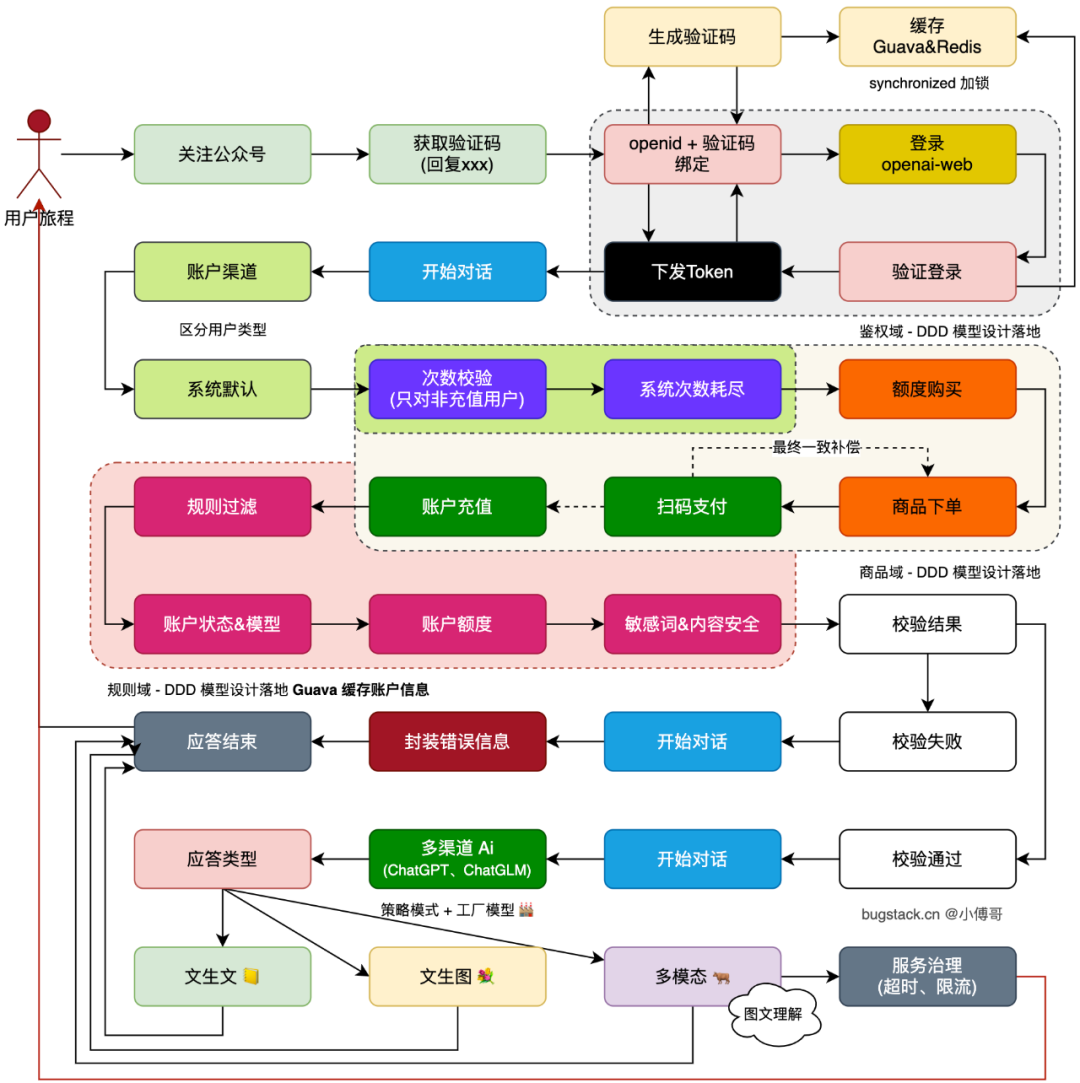

此流程为小傅哥星球「码农会锁」OpenAI 项目的的核心流程，最下面三个地方支持；文生文、文生图、多模态（图文理解），而图文理解本文的案例是同步请求，但前面的文生文、文生图，是异步响应。那么这样的代码结构怎么设计呢？?
